Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Màu sắc: | Màu xanh da trời | Vật liệu lăn: | Thép đặc rèn số 45 |
|---|---|---|---|
| Năng lực sản xuất: | 30-35m/phút | Hệ thống điều khiển: | PLC |
| độ dày: | 0,2-0,8mm | Quyền lực: | 11kw |
| Bảo hành: | 2 năm | Kiểu: | Máy tạo hình ngói |
| Nguyên liệu thô: | PPGI PPGL GI GL thép cuộn màu alumin | Cân nặng: | 5-15T |
| Điện áp: | 220/380/415/420/440V | Các ngành áp dụng: | Cửa hàng vật liệu xây dựng |
| Tình trạng: | Mới | ||
| Làm nổi bật: | máy tạo hình cuộn mái kim loại,máy cán tôn thép |
||
Máy tạo hình cuộn kim loại tấm lợp tôn sóng và hình thang màu thủy lực
1. Tính năng của máy lợp ngói
Các bộ phận của máy tạo hình cuộn mái ngói bao gồm: bộ xả cuộn, thân máy tạo hình cuộn, cắt thủy lực, hệ thống điều khiển plc, động cơ chính, trạm bơm, bàn nhận. Tính năng thiết bị: máy tạo hình cuộn mái ngói áp dụng phần mềm điều khiển tự động tiên tiến, máy cửa chớp thực hiện quản lý thông tin sản xuất và hệ thống điều khiển tự động toàn máy áp dụng mạng tích hợp cao, giúp hệ thống tự động hóa vượt trội hơn.
| Mã bài viết | Tên mặt hàng | Thông số kỹ thuật |
| 1 | Chiều rộng vật liệu nạp | Theo nhu cầu của bạn |
| 2 | Độ dày vật liệu nạp | Tấm cuộn 0,3-0,8 mm |
| 3 | Trạm con lăn | 11 trạm |
| 4 | Đường kính trục | 70 mm |
| 5 | Năng suất | 30-35 m/phút |
| 6 | Vật liệu con lăn | 45# với crôm 0,05mm |
| 7 | Vật liệu trục | 45# với crôm 0,05mm |
| 8 | Trọng lượng | 6,5 tấn |
| 9 | Chiều dài | 6,5 m |
| 10 | Điện áp | 380V 50Hz 3 pha |
| 11 | Điều khiển | PLC |
| 12 | Bộ xả cuộn | 5 tấn |
| 13 | Động cơ | 7,5 kw |
| 14 | Cách truyền động | Truyền động xích |
| 15 | Kích thước xích | 1 inch |
| 16 | Hệ thống cắt | Dao cắt thủy lực |
4. Thông tin chi tiết hơn về máy tạo hình cuộn
(1) Bộ xả cuộn thủy lực
Không có nguồn: bộ xả cuộn thủ công; Dung tích tối đa: 7T
Phù hợp với đường kính trong cuộn: 508mm, phù hợp với đường kính ngoài cuộn tối đa: 1000mm
Nguồn thủ công mở rộng bề mặt bên trong cuộn.
(2) Cắt thủy lực
1) Áp dụng cắt sau, Dừng để cắt;
2) Vật liệu lưỡi cắt là Cr12 với xử lý tôi.
3) Áp dụng khung hàn để có độ cứng tốt.
4) Khung cắt đã được xử lý nhiệt để tránh biến dạng sản phẩm cuối cùng. dung sai chiều dài cắt ±2mm.
5) Nguồn cắt được cung cấp bởi trạm thủy lực.
6) Sản phẩm cuối cùng có thể được cắt theo chiều dài đặt trước trong bộ điều khiển PLC và chiều dài được đo tự động bằng bộ mã hóa. Khi sản phẩm cuối cùng đạt đến chiều dài đặt trước, máy sẽ dừng để cắt Sản phẩm tự động. Hoàn thành hành động này, máy sẽ chạy lại liên tục.
(3) Trạm thủy lực
1) Nó cung cấp năng lượng cho dao cắt thủy lực.
2) Tất cả các phụ kiện thủy lực đều sử dụng các sản phẩm thương hiệu nổi tiếng của Trung Quốc.
4) Công suất động cơ thủy lực: 3KW
(4) Hệ thống điều khiển PLC
1) Hệ thống này sử dụng PLC Delta để điều khiển tất cả các hành động làm việc. Số lượng sản xuất và chiều dài của mỗi sản phẩm sẽ được đo tự động. Nó thuận tiện để điều khiển máy tạo hình cuộn.
2) Bộ chuyển đổi Delta điều chỉnh công nghệ tốc độ, thực hiện sản xuất tự động.
3) Màn hình văn bản được nhập và hủy dữ liệu làm việc.
4) Hệ thống giao diện người-máy thân thiện có thể được thiết lập theo lô cho phôi, chiều dài, số lượng, v.v.
5) Bộ đếm mã hóa, có chức năng đếm và đo chiều dài.
6) Điện áp nguồn phù hợp: 380V/50HZ/3Phase (có thể được thiết kế theo yêu cầu của người mua)

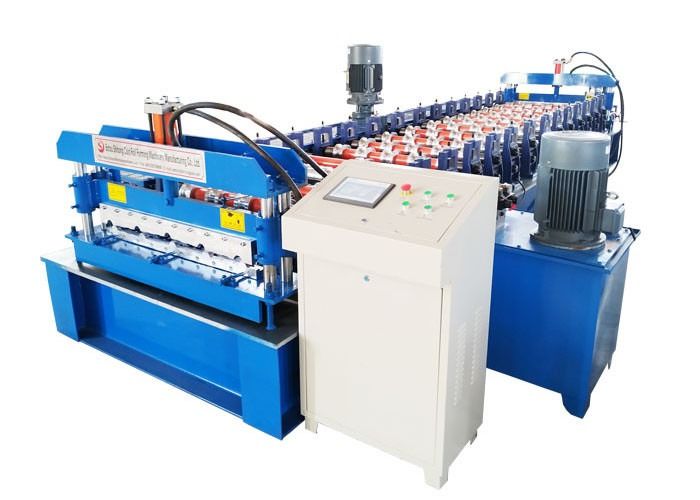

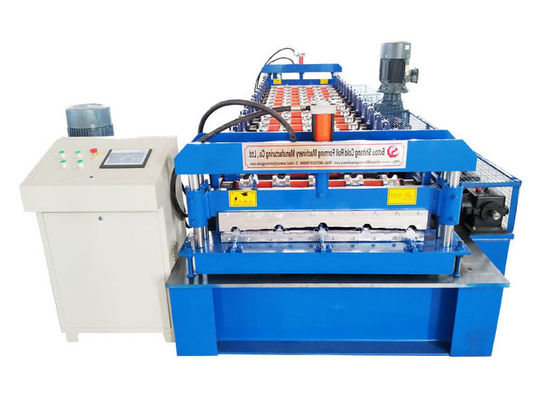

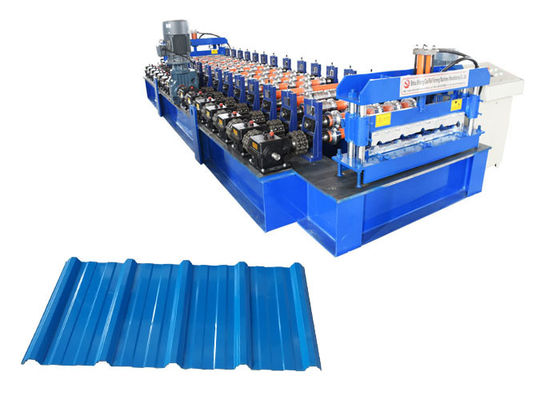

5. Hình ảnh máy để bạn tham khảo
